KEST PUMPTEC / Acid-Resistant Pump

내산펌프 (HTM / HCO)

내산펌프 HTM 제품소개서 다운로드 내산펌프 HCO 제품소개서 다운로드

HTM (PP / PVDF) 내산 내식 펌프 : 마그네트 센트리퓨갈 내산펌프 (이물질이 없는 액체의 이송, NON METAL)

HCO (PP / PVDF) 내산 내식 펌프 : 메카니칼씰 펌프 센트리퓨갈 내산펌프 (이물질이 있는 액체의 이송, NON METAL)

HTM PUMPS PP-PVDF 내산펌프 (황산/질산/불산 이송)

마그네트펌프 : 접액부 금속 재질이 사용되지 않은 센트리퓨갈펌프

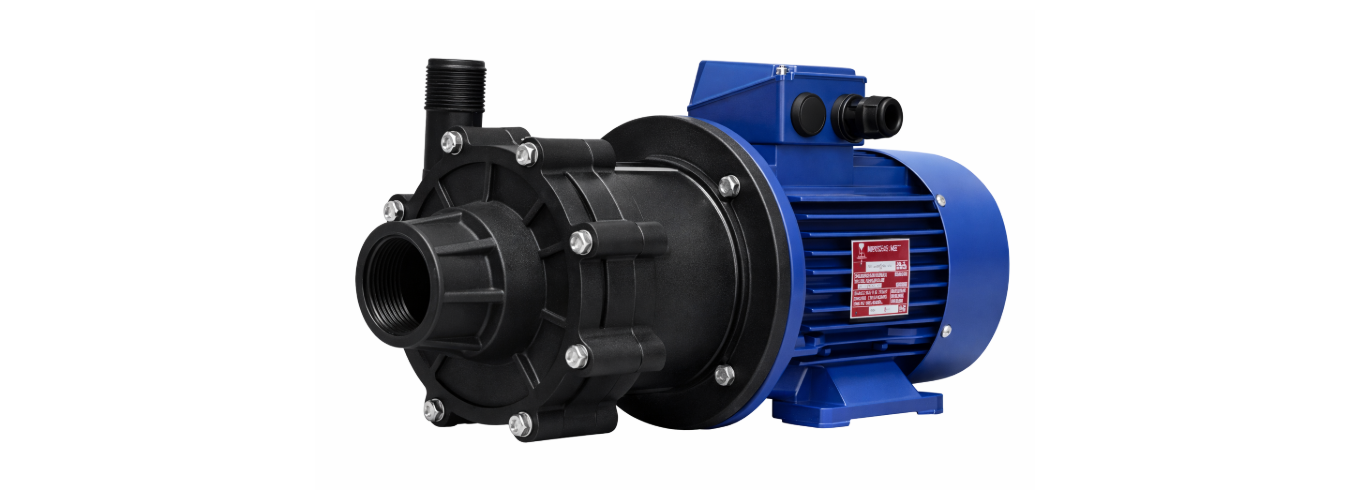

HTM PUMP

특 징

  • 접액부 재질:
    - 케이싱, 임펠러 : PP/PVDF
    - 오링 : EPDM/VITON
    - 샤프트 : Al₂O₃
    - 부싱 : PTFEC
  • 하이-토르크 마그네틱 커플링 NeFeBo 기본채택
  • 온도: PP 60℃ (max 70℃) / PVDF 80℃ (max 90℃)
  • 점도: Max. 200 cSt.

사양 및 옵션

  • 사양:
    - 유량 : 0.6 ~ 36 m³/h
    - 양정 : max. 37 m
    - 수압 : max. 4 bar
  • 구경: HTM 4 (1” FPT) / HTM 6 (1” FPT) / HTM 10 (1 1/2” FPT) / HTM 15 (2” MALE) / HTM 31 (2 1/2” MALE)
  • 기본사양: 흡입/토출 측 가스 쓰레드 처리, 모터 직결
  • 옵션: 플랜지 타입, 실리콘 카바이드 슬리브 베어링, 공운전 방지기

주요 용도 및 사용처

- 강한 부식성 용액 (강산) 및 맹독성, 유해성, 발암성 액체 이송 등 어떠한 위험한 화학약품의 이송공정에 적합

- 화학, 정유, 제약, 제지, 염색, 식품, 제당, 유업, 전기/전자, PCB, 도금, 폐수처리, 정수처리 등

HTM 모델별 규격 및 도면

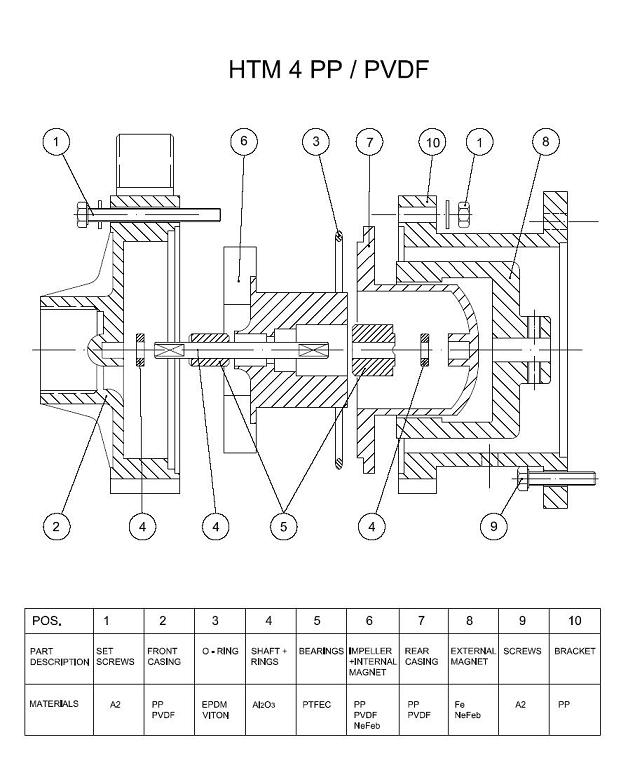

HTM 도면 1

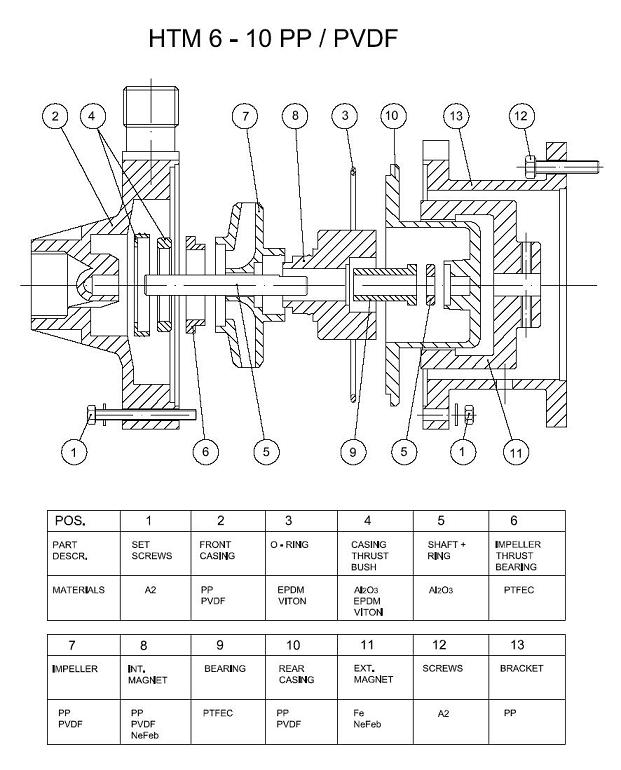

HTM 도면 2

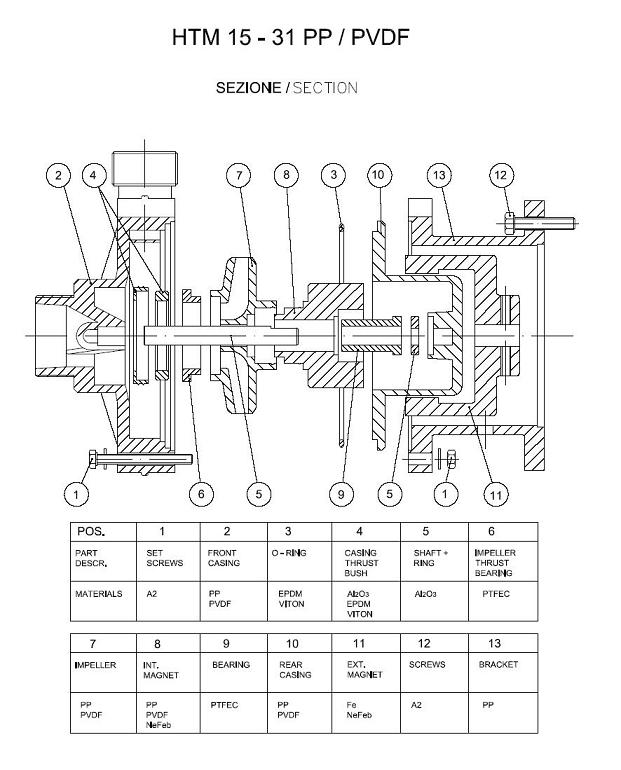

HTM 도면 3

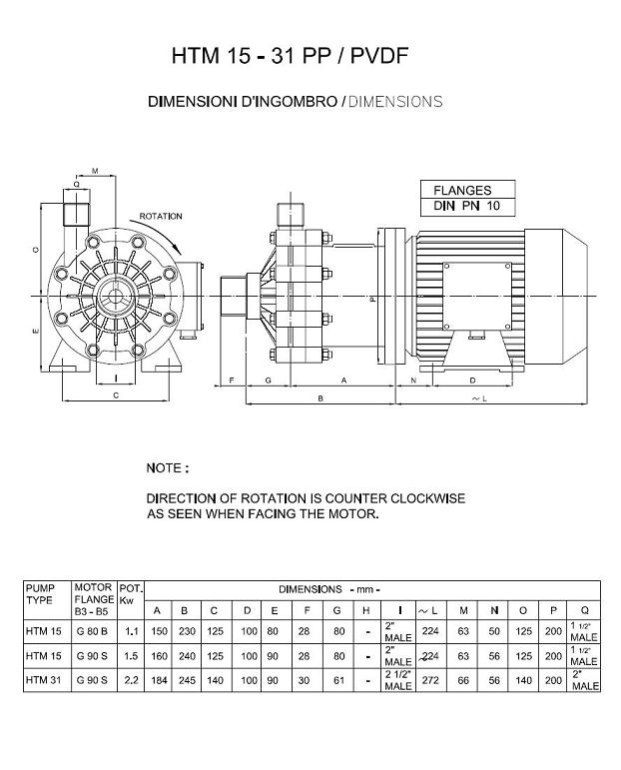

HTM 도면 4

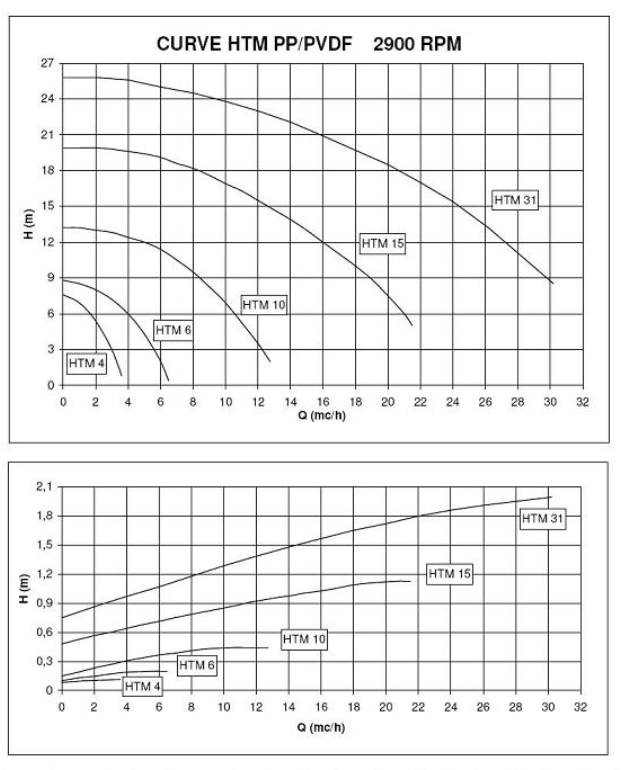

HTM 도면 5
HTM 도면 6

정량펌프 (Metering Pump JM Series) 주요 특장점

Constant Discharge Flow & High Durability

  • Constant Discharge flow is hardly affected by the property of liquid or pressure fluctuations.
  • The drive unit is oil bath type and long, continuous operation is guaranteed.

Technical Features

  • PTFE diaphragm & Mechanical actuating diaphragm.
  • Variable eccentric stroke adjustment.
  • Simplex version (Optional duplex & triplex version).
  • Max. temp of pumped fluids: 40℃ (Stainless steel: 80℃).
  • Flow adjustment from 0 to 100% (accuracy rate: ±2%).
  • Maximum suction lift : 2.0m (In case of fresh water).

Applications (Conventional liquids)

  • Acid: hydrochloric acid, sulphuric acid, nitric acid, hydrofluoric acid etc.
  • Base: caustic soda, ammonia, sodium bicarbonate, trisodium phosphate etc.
  • Chlorinated products: hypochlorite solutions, chlorine dioxide etc.
  • Coagulants: aluminium sulphate, ferric chloride etc.
  • Other products: hydrazine, amines, potassium permanganate, detergents, fertilizers etc.

Easy Operation & Simple Maintenance

  • Accurate stroke adjustment with vernier from 0 to 100%.
  • Easy access to main parts & Oil bath lubrication.
  • Base with mounting holes.
  • No tools required for hose type coupling.
  • Accessories available: Safety valves, back pressure valves, check valves, strainer etc. to optimize performance.
