개 요

COMPRESSOR에서 생산하는 압축공기는 수분, 불순물, 산화오일, 카본 등이 발생하고 있으며, 각종 AIR기기의 고장원인이 되고 있습니다.
이러한 문제를 SUN-DRAIN이 완전히 해결하여 항상 깨끗한 AIR를 공급할 수 있도록 특수 설계되어 있습니다.

특 징

한번 설치하면 고장수리 및 교환부품이 필요없습니다.

종래의 휠타방식은 정기적으로 값비싼 휠타를 교환하여야 하며 휠타에서 제거하는 수분량도 40~60%정도이었으며, AIR DRYER를 설치한 공장에서도 정기적으로 소모화학약품을 교환하여 사용하고 있으나 현장 AIR공급라인에서는 수분이 발생하는 것을 SUN-DRAIN이 완전 제거합니다.

모든 자동화 AIR장비 보호

각 공장에 설치하신 자동화설비, 로보트장비, AIR Cylinder. AIR Press, 도장설비 등에 수분 완전 제거로 값비싼 설비보호와 고장을 방지합니다.

구 조

• 압축공기가 냉각실(Cooling Chamber)을 통과할 때 특수 구조에 의하여 온도를 급강하 시키며,
• 습도를 함유한 공기의 수분을 완전히 분리시키며,
• 분리된 수분은 AUTO DRAIN으로 자동배출되며,
• 수분이 없는 건조한 공기만 배출합니다.

모델별 제품 사양

모델	구경	처리공기량	여과도	수분제거효과	오일분리효과	사용압력	용도
K-201	3/8"	600 l/min	70 micro	99%	70%	3.0~9.9 kgf/cm²	기계부착용 [수분제거]
K-301	1/2"	2,000 l/min					AIR-LINE부착용 [수분제거]
K-303	1"	5,000 l/min
K-400	2"	18,000 l/min
F-301 MICRO OIL FILTER	1/2"	2,000 l/min	0.1 micro	-	99.9%		[유분, 미세물질제거]
F-303 MICRO OIL FILTER	1 1/4"	6,000 l/min	0.01 micro	-	99%		[유분, 미세물질제거]

적 용

자동차, 항공, 조선

공장기계, 프레스기계

고무, 요업, 화학공장

의료기계, 치과장비

전기, 가스, 발전소

펄프, 섬유, 제철공장

식품, 의약품, 제조공장

기계공구, 도장설비

전자, 반도체 공장

각종공압기기 제어

개 요

AIR Tank에서 발생하여 배출되어지는 수분 및 불순물은 어디에서나 문제가 됩니다.

이러한 문제가 자동적으로 확실하게 해결되어지면서 공압기기의 고장발생을 사전방지할 수 있습니다.
이 제품은 설치가 간단하고 전자기 Type의 AIR TRAP은 아주 어려움 없이 쉽게 사용할 수 있는 제품입니다.

특 징

확실한 작동과 높은 확실성

높은 점성의 이물질을 아주 쉽게 배출

배출시간은 변환기에 의하여 쉽게 조절 가능

아주 소량의 air소비, 작동시 확실한 성능 제공

배출량은 Compressor의 마력비율에 따라 변화

Compressor의 Valve에 보조 fitting을 사용하여 쉽게 설치

구 성 및 사양

모델	적당한 Compressor		작동방법(배선방법)	설치위치	구경	최대사용압력
모델	KW	60HX, V	작동방법(배선방법)	설치위치	구경	최대사용압력
UP155A (1Ø220V) 60HZ	0.4-22KW Pressure Switch Type Unloader Type Without distinction	220V	Pressure Switch type Compressor 작동 할때는 언제든지 3~8초 정도 배출 시키면 된다.	AIR저장 TANK밑부분 DRAIN Valve	흡입구(PF1/4˜) 배출구(PT 1/4˜)	15kg/㎠G(213psi)

외형 : 210L X 100W X 168H(㎜)

무게 : 약 1.9kg

작동온도 : -20°C ~ 40°C

전기 : 200V, 60Hz, 1-PH

공기압력 kg/㎠(psi)	전자트랩배출량		전자트랩 시간조작	적당한 Compressor (KW)
공기압력 kg/㎠(psi)	cc/3s	cc/8s	전자트랩 시간조작	적당한 Compressor (KW)
5 (71)	189	504	3-5 sec	0.4-3.7
7 (100)	249	664	4-7 sec	5.5-11
10 (142)	330	880	5-8 sec	15-22

제품 도면 및 외형

제품카다록 다운로드

개 요

효과적이고 가치있는 공급을 위해서 진공 발생기가 인간의 기지와 몸체에 비교된다면 패드는 인간의 전능한 손에 비유될 수 있다.

진공발생기는 진공펌프가 Lage-duty pads와 함께 Low Cost Automation에 놀라운 효과를 발휘하는 것과 더블어 공장 자동화에 아주 중요한 역할을 한다.

적 용

* Specification List of KPIF Vertical Fixed-Type Pads
* KPIF : 수직고정형 패드

KPIF	A	B	C	D	E	F	G	I	J	K	N	Y	Z
2	2	24	0.8	6.4	/	M 5x0.8	2.5	8.5	8	7H	/	0.4	/
3.5	3.5	25.5	5.5	4	/	M 5x0.8	2.5	8.5	8	7H	/	0.5	/
5	5	26	5.5	4	/	M 5x0.8	2.5	8.5	8	7H	/	1.0	/
8	8	27.5	5.5	10	/	M 8x1.0	5	12	/	7H	/	1.5	/
10	10	40	8	22	10H	M 8x1.25	5	10	15	7H	4	1.3	M5
15	15	40	8	22	10H	M 8x1.25	5	10	15	7H	4	1.9	M5
20	20	42	10	22	10H	M 8x1.25	5	10	15	7H	4	2.3	M5
25	25	56	14	32	14H	M10x1.5	5	10	20	7H	5	3.0	M6
30	30	56	14	32	14H	M10x1.5	5	10	20	7H	5	2.0	M6
35	35	56	14	32	14H	M10x1.5	5	10	20	7H	5	3.0	M6
40	40	56	14	32	14H	M10x1.5	5	10	20	7H	5	4.0	M6
50	50	57	14	32	14H	M10x1.5	5	10	20	7H	5	4.0	M6
60	60	68	15	43	35	M16x1.5	5	10	23	7H	5	6.0	M10x1.25
80	80	78	20	48	35	M16x1.5	5	10	23	7H	5	6.0	M10x1.25
100	100	78	20	48	35	M16x1.5	5	10	23	7H	5	6.0	M10x1.25

* Specification List of KPTF Horizontal Fixed-Type Pads
* KPTF : 수평고정형 패드

KPTF	A	B	C	D	E	F	G	I	J	K	Y	Z
2	2	20.8	0.8	20	5H	M 3x0.5x7	2.5	11	11	/	0.4	/
3.5	3.5	22.8	5.5	17.3	5H	M 3x0.5x7	2.5	11	11	/	0.5	/
5	5	22.8	5.5	17.3	5H	M 3x0.5x7	2.5	11	11	/	1.0	/
8	8	28	5.5	22.5	10H	M 4x0.7x9	5	15	13	10	1.5	/
10	10	30	8	22	10H	M 4x0.7x9	5	15	14	10	1.3	M5
15	15	30	8	22	10H	M 4x0.7x9	5	15	14	10	1.9	M5
20	20	32	10	22	10H	M 4x0.7x9	5	15	14	10	2.3	M5
25	25	46	14	32	14H	M 6x1.0x11	5	17	20	12	3.0	M6
30	30	46	14	32	14H	M 6x1.0x11	5	17	20	12	2.0	M6
35	35	46	14	32	14H	M 6x1.0x11	5	17	20	12	3.0	M6
40	40	46	14	32	14H	M 6x1.0x11	5	17	20	12	4.0	M6
50	50	57	14	32	14H	M 6x1.0x11	5	17	20	12	4.0	M8
60	60	68	15	43	35	M10x1.25	PS1/8	/	22	20	6.0	/
80	80	78	20	48	35	M10x1.25	PS1/8	/	22	20	6.0	/
100	100	78	20	48	35	M10x1.25	PS1/8	/	22	20	6.0	/
120	120	75	25	50	75	M16x1.5	PS1/8	40	35	30	6.0	M8
150	150	90	40	50	75	M16x1.5	PS1/8	40	35	30	14.5	M8
200	200	90	40	50	75	M16x1.5	PS1/8	40	35	30	14.5	M8

* Specification List of KPIS Veritical Spring-Type Pads
* KPIS : 수직스프링볼형 패드

KPIS	A	B	C	D	E	F	G	H	J	K	M	S	Y	Z
2	2	27	0.8	3.5	5	8	M 5x0.8	2.5	10	7H	/	2.5	0.4	/
3.5	3.5	30	5	1.6	5	8	M 5x0.8	2.5	10	7H	/	2.5	1.5	/
5	5	30	5.5	1.6	5	8	M 5x0.8	2.5	10	7H	/	2.5	1.0	/
8	8	34	5.5	0.6	6	11.5	M 8x1.25	5	10.5	10H	/	3	1.5	/
10-4	10	54	8	3	7	20	M11x1.0	5	16	14H	3	4	1.3	M5
10-10	10	67	8	3	20	20	M11x1.0	5	16	14H	3	10	1.3	M5
10-20	10	87	8	3	40	20	M11x1.0	5	16	14H	3	20	1.3	M5
10-30	10	107	8	3	60	20	M11x1.0	5	16	14H	3	30	1.3	M5
15-4	15	54	8	3	7	20	M11x1.0	5	16	14H	3	4	1.9	M5
15-10	15	67	8	3	20	20	M11x1.0	5	16	14H	3	10	1.9	M5
15-20	15	87	8	3	40	20	M11x1.0	5	16	14H	3	20	2.3	M5
15-30	15	107	8	3	60	20	M11x1.0	5	16	14H	3	30	2.3	M5
20-4	20	56	10	3	7	20	M11x1.0	5	16	14H	3	4	2.3	M5
20-10	20	69	10	3	40	20	M11x1.0	5	16	14H	3	10	2.3	M5
20-20	20	89	10	3	60	20	M11x1.0	5	16	14H	3	20	2.3	M5
20-30	20	109	10	3	60	20	M11x1.0	5	16	14H	3	30	2.3	M5
25-6	25	71	14	3	13	24	M14x1.5	5	17	17H	4	6	3.0	M6
25-15	25	88	14	3	30	24	M14x1.5	5	17	17H	4	15	3.0	M6
25-30	25	118	14	3	60	24	M14x1.5	5	17	17H	4	30	3.0	M6
25-50	25	158	14	3	100	24	M14x1.5	5	17	17H	4	50	3.0	M6
30-6	30	71	14	3	13	24	M14x1.5	5	17	17H	4	6	2.0	M6
30-15	30	88	14	3	30	24	M14x1.5	5	17	17H	4	15	2.0	M6
30-30	30	118	14	3	60	24	M14x1.5	5	17	17H	4	30	2.0	M6
30-50	30	158	14	3	100	24	M14x1.5	5	17	17H	4	50	2.0	M6

* Specification List of KPIS Veritical Spring-Type Pads
* KPIS : 수직스프링볼형 패드

KPIS	A	B	C	D	E	F	G	H	J	K	L	M	S	Y	Z
35-6	35	71	14	3	13	24	M14x1.5	5	5	20	17H	4	6	3.0	M6
35-15	35	88	14	3	30	24	M14x1.5	5	17	20	17H	4	15	3.0	M6
35-30	35	118	14	3	60	24	M14x1.5	5	17	20	17H	4	30	3.0	M6
35-50	35	158	14	3	100	24	M14x1.5	5	17	20	17H	4	50	3.0	M6
40-6	40	71	14	3	13	24	M14x1.5	5	17	20	17H	4	6	4.0	M6
40-15	40	88	14	3	30	24	M14x1.5	5	17	20	17H	4	15	4.0	M6
40-30	40	134	14	3	60	24	M14x1.5	5	17	20	17H	4	30	4.0	M6
40-50	40	174	14	32	100	24	M14x1.5	5	23	20	17H	4	50	4.0	M6
50-6	50	91	14	23	13	24	M14x1.5	5	17	20	17H	4	6	4.0	M8
50-15	50	88	14	3	30	24	M14x1.5	5	17	20	17H	4	15	4.0	M8
50-30	50	118	14	3	60	24	M14x1.5	5	17	20	17H	4	30	4.0	M8
50-50	50	158	14	3	100	24	M14x1.5	5	17	20	17H	4	50	4.0	M8
60-10	60	98	15	20	20	28	M16x1.5	5	10	22	21H	5	10	6.0	M12x1.25
60-30	60	151	15	23	60	28	M16x1.5	8	25	22	21H	5	30	6.0	M12x1.25
60-50	60	191	15	23	100	28	M16x1.5	8	25	22	21H	5	50	6.0	M12x1.25
60-70	60	231	15	23	140	28	M16x1.5	8	25	22	21H	5	70	6.0	M12x1.25
80-10	80	108	20	25	20	28	M16x1.5	5	10	22	21H	5	10	6.0	M12x1.25
80-30	80	156	20	23	60	28	M16x1.5	8	25	22	21H	5	30	6.0	M12x1.25
80-50	80	196	20	23	100	28	M16x1.5	8	25	22	21H	5	50	6.0	M12x1.25
80-70	80	236	20	23	140	28	M16x1.5	8	25	22	21H	5	70	6.0	M12x1.25
100-10	100	108	20	25	20	28	M16x1.5	5	10	22	21H	5	10	6.0	M12x1.25
100-30	100	156	20	23	60	28	M16x1.5	8	25	22	21H	5	30	6.0	M12x1.25
100-50	100	196	20	23	100	28	M16x1.5	8	25	22	21H	5	50	6.0	M12x1.25
100-70	100	236	20	23	140	28	M16x1.5	8	25	22	21H	5	70	6.0	M12x1.25

* Specification List of KPTS Horizontal Spring-Type Pads
* KPTS : 수평스프링볼형 패드

KPTS	A	B	C	D	E	F	G	H	J	K	L	M	S	Y	Z
2	2	36	0.8	20.5	4.5	9	M 5x0.8	2.5	11	11	7H	1.5	2.5	0.4	/
3.5	3.5	38	5.5	17.3	4.5	9	M 5x0.8	2.5	11	11	7H	1.5	2.5	0.5	/
5	5	38	5.5	17.3	4.5	9	M 5x0.8	2.5	11	11	7H	1.5	2.5	1.0	/
8	8	50	5.5	22.5	6	13	M 9x1.0	5	15	13	12H	1.5	3	1.5	/
10	10	60	8	22	7	20	M11x1.0	5	15	14	14H	3	4	1.3	M5
15	15	60	8	22	7	20	M11x1.0	5	15	14	14H	3	4	1.9	M5
20-4	20	62	10	22	7	20	M11x1.0	5	15	14	14H	3	4	2.3	M5
20-10	20	75	10	22	20	20	M11x1.0	5	15	14	14H	3	10	2.3	M5
20-20	20	95	10	22	40	20	M11x1.0	5	15	14	14H	3	20	2.3	M5
20-30	20	115	10	22	60	20	M11x1.0	5	15	14	14H	3	30	2.3	M5
25-6	25	87	14	3	13	24	M14x1.5	5	23	20	17H	4	6	3.0	M6
25-15	25	104	14	3	30	24	M14x1.5	5	23	20	17H	4	15	3.0	M6
25-30	25	134	14	3	60	24	M14x1.5	5	23	20	17H	4	30	3.0	M6
25-50	25	174	14	3	100	24	M14x1.5	5	23	20	17H	4	50	3.0	M6
30-6	30	87	14	3	13	24	M14x1.5	5	17	20	17H	4	6	2.0	M6
30-15	30	104	14	3	30	24	M14x1.5	5	17	20	17H	4	15	2.0	M6
30-30	30	134	14	3	60	24	M14x1.5	5	17	20	17H	4	30	2.0	M6
30-50	30	174	14	3	100	24	M14x1.5	5	17	20	17H	4	50	2.0	M6
35-6	35	87	14	3	13	24	M14x1.5	5	23	20	17H	4	6	3.0	M6
35-15	35	104	14	3	30	24	M14x1.5	5	23	20	17H	4	15	3.0	M6
35-30	35	134	14	3	60	24	M14x1.5	5	23	20	17H	4	30	3.0	M6
35-50	35	174	14	3	100	24	M14x1.5	5	23	20	17H	4	50	3.0	M6
40-6	40	87	14	3	13	24	M14x1.5	5	23	20	17H	4	6	4.0	M6
40-15	40	104	14	3	30	24	M14x1.5	5	23	20	17H	4	15	4.0	M6
40-30	40	134	14	3	60	24	M14x1.5	5	23	20	17H	4	30	4.0	M6
40-50	40	174	14	32	100	24	M14x1.5	5	23	20	17H	4	50	4.0	M6

* Specification List of KPTS Horizontal Spring-Type Pads
* KPTS : 수평스프링볼형 패드

KPTS	A	B	C	D	E	F	G	H	J	K	L	M	S	Y	Z
50-6	50	87	14	3	13	24	M14x1.5	5	23	20	17H	4	6	4.0	M8
50-15	50	104	14	3	30	24	M14x1.5	5	23	20	17H	4	15	4.0	M8
50-30	50	134	14	3	60	24	M14x1.5	5	23	20	17H	4	30	4.0	M8
50-50	50	174	14	3	100	24	M14x1.5	5	23	20	17H	4	50	4.0	M8
60-10	60	103	15	35	20	28	M16x1.5	PS1/8	/	22	21H	5	10	6.0	M12x1.25
60-30	60	143	15	35	60	28	M16x1.5	PS1/8	/	22	21H	5	30	6.0	M12x1.25
60-50	60	183	15	35	100	28	M16x1.5	PS1/8	/	22	21H	5	50	6.0	M12x1.25
60-70	60	223	15	35	140	28	M16x1.5	PS1/8	/	22	21H	5	70	6.0	M12x1.25
80-10	80	113	20	40	20	28	M16x1.5	PS1/8	/	22	21H	5	10	6.0	M12x1.25
80-30	80	153	20	40	60	28	M16x1.5	PS1/8	/	22	21H	5	30	6.0	M12x1.25
80-50	80	193	20	40	100	28	M16x1.5	PS1/8	/	22	21H	5	50	6.0	M12x1.25
80-70	80	250	20	40	140	28	M16x1.5	PS1/8	/	22	21H	5	70	6.0	M12x1.25
100-10	100	113	20	40	20	28	M16x1.5	PS1/8	/	22	21H	5	10	6.0	M12x1.25
100-30	100	153	20	40	60	28	M16x1.5	PS1/8	/	22	21H	5	30	6.0	M12x1.25
100-50	100	193	20	40	100	28	M16x1.5	PS1/8	/	22	21H	5	50	6.0	M12x1.25
100-70	100	250	20	40	140	28	M16x1.5	PS1/8	/	22	21H	5	70	6.0	M12x1.25
120-15	120	205	25	50	75	45	M30x1.5	PS1/8	/	35	36H	10	15	6.0	M8
120-100	120	295	25	50	165	45	M30x1.5	PS1/8	/	35	36H	10	100	6.0	M8
150-15	150	220	40	50	75	45	M30x1.5	PS1/8	/	35	36H	10	15	14.5	M8
150-100	150	310	40	50	165	45	M30x1.5	PS1/8	/	35	36H	10	100	14.5	M8
200-15	200	220	40	50	75	45	M30x1.5	PS1/8	/	35	36H	10	15	14.5	M8
200-100	200	310	40	50	165	45	M30x1.5	PS1/8	/	35	36H	10	100	14.5	M8

* Specification List of KPISB Veritical Spring Ball-Type Pads
* KPISB : 수직스프링볼형 패드

KPISB	A	B	C	D	E	F	G	H	J	K	M	S	Y	Z
20-4	20	78.5	10	3	7	20	M11x1.0	5	16	14H	3	4	2.3	M5
20-10	20	91.5	10	3	20	20	M11x1.0	5	16	14H	3	10	2.3	M5
20-20	20	111.5	10	3	40	20	M11x1.0	5	16	14H	3	20	2.3	M5
20-30	20	131.5	10	3	60	20	M11x1.0	5	16	14H	3	30	2.3	M5
25-6	25	93.5	14	3	13	24	M14x1.5	5	17	17H	4	6	3.0	M6
25-15	25	110.5	14	3	30	24	M14x1.5	5	17	17H	4	15	3.0	M6
25-30	25	140.5	14	3	60	24	M14x1.5	5	17	17H	4	30	3.0	M6
25-50	25	180.5	14	3	100	24	M14x1.5	5	17	17H	4	50	3.0	M6
30-6	30	93.5	14	3	13	24	M14x1.5	5	17	17H	4	6	2.0	M6
30-15	30	110.5	14	3	30	24	M14x1.5	5	17	17H	4	15	2.0	M6
30-30	30	140.5	14	3	60	24	M14x1.5	5	17	17H	4	30	2.0	M6
30-50	30	180.5	14	3	100	24	M14x1.5	5	17	17H	4	50	2.0	M6
35-6	35	93.5	14	3	13	24	M14x1.5	5	17	17H	4	6	3.0	M6
35-15	35	110.5	14	3	30	24	M14x1.5	5	17	17H	4	15	3.0	M6
35-30	35	140.5	14	3	60	24	M14x1.5	5	17	17H	4	30	3.0	M6
35-50	35	180.5	14	3	100	24	M14x1.5	5	17	17H	4	50	3.0	M6
40-6	40	93.5	14	3	13	24	M14x1.5	5	17	17H	4	6	4.0	M6
40-15	40	110.5	14	3	30	24	M14x1.5	5	17	17H	4	15	4.0	M6
40-30	40	140.5	14	3	60	24	M14x1.5	5	17	17H	4	30	4.0	M6
40-50	40	180.5	14	3	100	24	M14x1.5	5	17	17H	4	50	4.0	M6
50-6	50	93.5	14	3	13	24	M14x1.5	5	17	17H	4	6	4.0	M8
50-15	50	110.5	14	3	30	24	M14x1.5	5	17	17H	4	15	4.0	M8
50-30	50	140.5	14	3	60	24	M14x1.5	5	17	17H	4	30	4.0	M8
50-50	50	180.5	14	3	100	24	M14x1.5	5	17	17H	4	50	4.0	M8

* Specification List of KPTSB Horizontal Spring-Type Pads
* KPTSB : 수평스프링볼형 패드

KPTSB	A	B	C	D	E	F	G	H	J	K	L	M	S	Y	Z
20-4	20	84.5	10	22	7	20	M11x1.0	5	15	14	14H	3	4	2.3	M6
20-10	20	97.5	10	22	20	20	M11x1.0	5	15	14	14H	3	10	2.3	M6
20-20	20	117.5	10	22	40	20	M11x1.0	5	15	14	14H	3	20	2.3	M6
20-30	20	137.5	10	22	60	20	M11x1.0	5	15	14	14H	3	30	2.3	M6
25-6	25	109.5	14	3	13	24	M14x1.5	5	24	20	17H	4	6	3.0	M6
25-15	25	126.5	14	3	30	24	M14x1.5	5	24	20	17H	4	15	3.0	M6
25-30	25	156.5	14	3	60	24	M14x1.5	5	24	20	17H	4	30	3.0	M6
25-50	25	196.5	14	3	100	24	M14x1.5	5	24	20	17H	4	50	3.0	M6
30-6	30	109.5	14	3	13	24	M14x1.5	5	24	20	17H	4	6	2.0	M6
30-15	30	126.5	14	3	30	24	M14x1.5	5	24	20	17H	4	15	2.0	M6
30-30	30	156.5	14	3	60	24	M14x1.5	5	24	20	17H	4	30	2.0	M6
30-50	30	196.5	14	3	100	24	M14x1.5	5	24	20	17H	4	50	2.0	M6
35-6	35	109.5	14	3	13	24	M14x1.5	5	24	20	17H	4	6	3.0	M6
35-15	35	126.5	14	3	30	24	M14x1.5	5	24	20	17H	4	15	3.0	M6
35-30	35	156.5	14	3	60	24	M14x1.5	5	24	20	17H	4	30	3.0	M6
35-50	35	196.5	14	3	100	24	M14x1.5	5	24	20	17H	4	50	3.0	M6
40-6	40	109.5	14	3	13	24	M14x1.5	5	24	20	17H	4	6	4.0	M6
40-15	40	126.5	14	3	30	24	M14x1.5	5	24	20	17H	4	15	4.0	M6
40-30	40	156.5	14	3	60	24	M14x1.5	5	24	20	17H	4	30	4.0	M6
40-50	40	196.5	14	3	100	24	M14x1.5	5	24	20	17H	4	50	4.0	M6
50-6	50	109.5	14	3	13	24	M14x1.5	5	24	20	17H	4	6	4.0	M6
50-15	50	126.5	14	3	30	24	M14x1.5	5	24	20	17H	4	15	4.0	M6
50-30	50	156.5	14	3	60	24	M14x1.5	5	24	20	17H	4	30	4.0	M6
50-50	50	196.5	14	3	100	24	M14x1.5	5	24	20	17H	4	50	4.0	M6

* Specification List of KPTSB Horizontal Spring-Type Pads
* KPTSB : 수평스프링볼형 패드

KPTSB	A	B	C	D	E	F	G	H	J	L	M	S	Y	Z
60-10	60	133	15	55	25	28	M16x1.5	5	10	21H	5	10	6.0	M10x1.25
60-30	60	183	15	55	60	28	M16x1.5	8	25	21H	5	30	6.0	M10x1.25
60-50	60	223	15	55	100	28	M16x1.5	8	25	21H	5	50	6.0	M10x1.25
60-70	60	262	15	55	140	28	M16x1.5	8	25	21H	5	70	6.0	M10x1.25
80-10	80	138	20	55	25	28	M16x1.5	5	10	21H	5	10	6.0	M10x1.25
80-30	80	188	20	55	60	28	M16x1.5	8	25	21H	5	30	6.0	M10x1.25
80-50	80	228	20	55	100	28	M16x1.5	8	25	21H	5	50	6.0	M10x1.25
80-70	80	264	20	55	140	28	M16x1.5	8	25	21H	5	70	6.0	M10x1.25
100-10	100	138	20	55	25	28	M16x1.5	5	10	21H	5	10	6.0	M10x1.25
100-30	100	188	20	55	60	28	M16x1.5	8	25	21H	5	30	6.0	M10x1.25
100-50	100	228	20	55	100	28	M16x1.5	8	25	21H	5	50	6.0	M10x1.25
100-70	100	265	20	55	140	28	M16x1.5	8	25	21H	5	70	6.0	M10x1.25

* Specification List of KPTSB Horizontal Spring-Type Pads
* KPTSB : 수평스프링볼형 패드

KPTSB	A	B	C	D	E	F	G	H	J	L	M	S	Y	Z
60-10	60	137	15	69	20	28	M16x1.5	PS1/8	/	21H	5	10	6.0	M10x1.25
60-30	60	177	15	69	60	28	M16x1.5	PS1/8	/	21H	5	30	6.0	M10x1.25
60-50	60	217	15	69	100	28	M16x1.5	PS1/8	/	21H	5	50	6.0	M10x1.25
60-70	60	257	15	69	140	28	M16x1.5	PS1/8	/	21H	5	70	6.0	M10x1.25
80-10	80	142	20	69	20	28	M16x1.5	PS1/8	/	21H	5	10	6.0	M10x1.25
80-30	80	182	20	69	60	28	M16x1.5	PS1/8	/	21H	5	30	6.0	M10x1.25
80-50	80	223	20	69	100	28	M16x1.5	PS1/8	/	21H	5	50	6.0	M10x1.25
80-70	80	261	20	69	140	28	M16x1.5	PS1/8	/	21H	5	70	6.0	M10x1.25
100-10	100	142	20	69	20	28	M16x1.5	PS1/8	/	21H	5	10	6.0	M10x1.25
100-30	100	182	20	69	60	28	M16x1.5	PS1/8	/	21H	5	30	6.0	M10x1.25
100-50	100	223	20	69	100	28	M16x1.5	PS1/8	/	21H	5	50	6.0	M10x1.25
100-70	100	261	20	69	140	28	M16x1.5	PS1/8	/	21H	5	70	6.0	M10x1.25

공장 자동화에 중요한 진공 흡착 부품 KEST-FIPA-ANVER

VEP 진공 발생기

특성

진공을 만들기 위해 사용되고 있는 공기 압축장비 이용.
진공펌프와 진공저장탱크가 필요없고, 진동과 소음이 없으며 적은 설치공간만 있으면 된다.
먼지가 적게나고, 가볍고, 쉽게 조립되며, 특별한 기술이 필요없다.
물질이 고급스럽고 값이 싸며 장기간 사용하여도 고장이 없다.

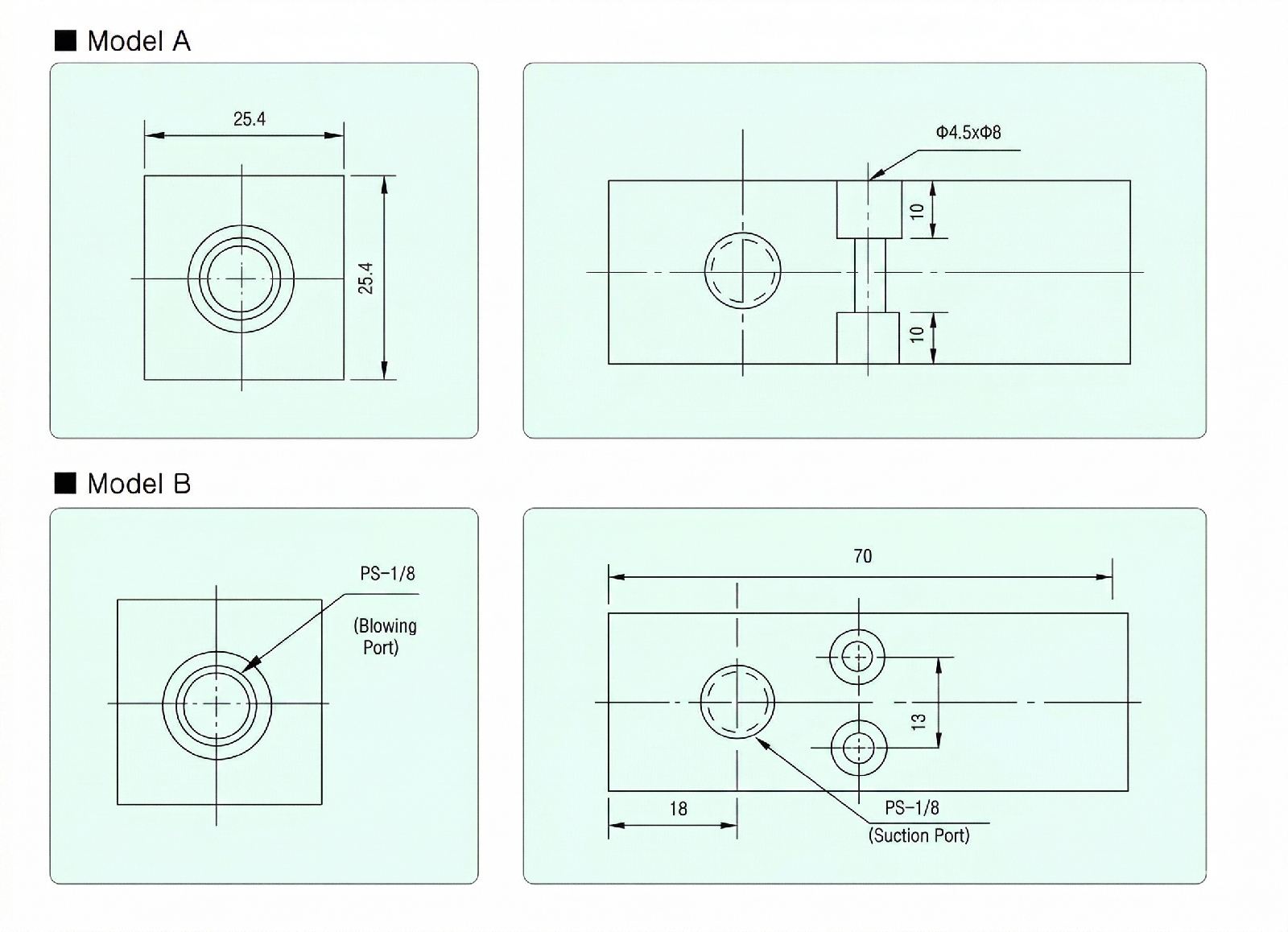

[ 도면사양의 형상 ]

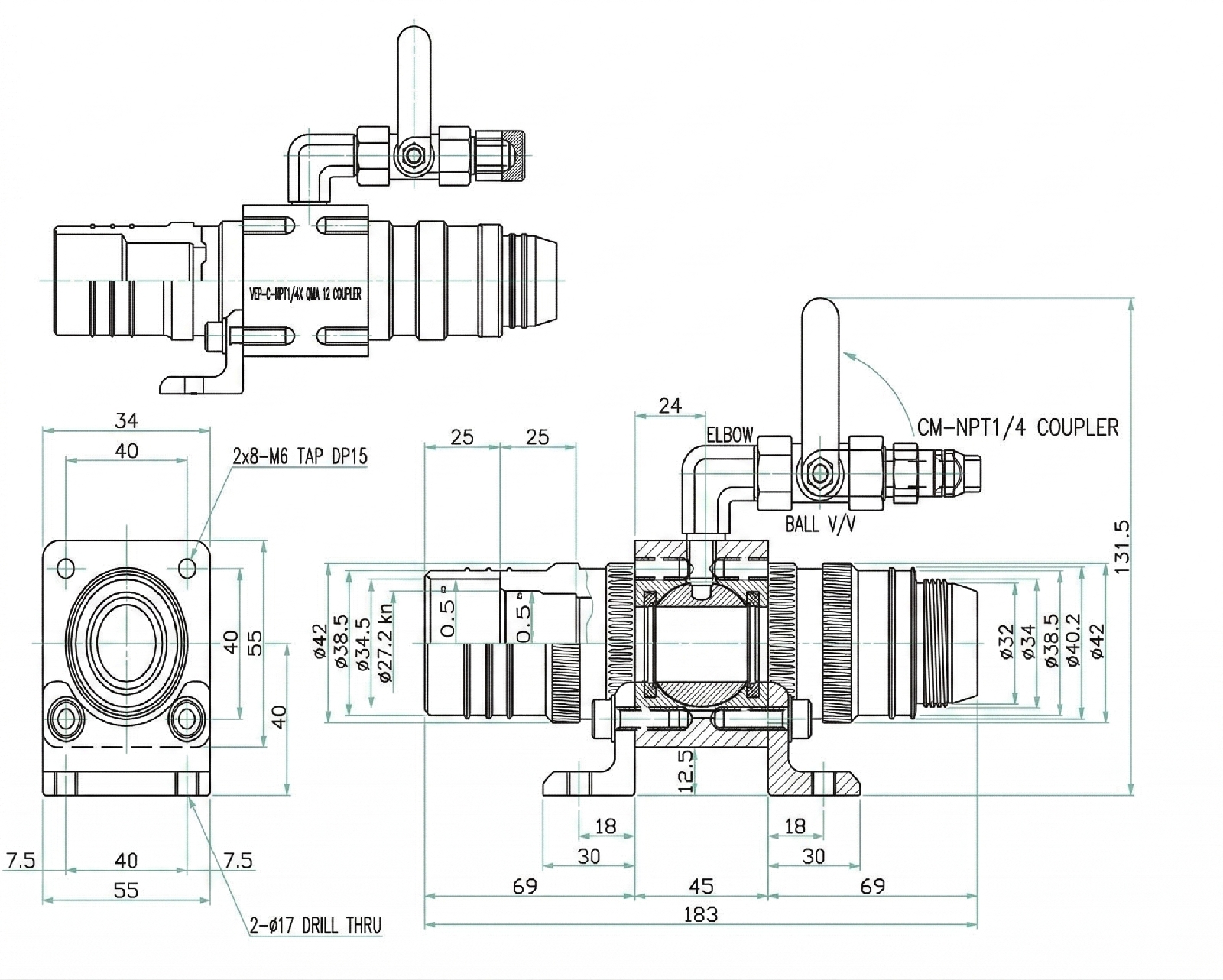

Q-KE220 Vacuum Pump, Adjustable Flow Tube

▣ 진공도 및 공기 소모량

Model		Q-KE220
Division		Vacuum Degree			Air Consumption
Units		mmHg	mmAq	inchAq	ℓ/min	SCFM
Kg/cm²	PSI	mmHg	mmAq	inchAq	ℓ/min	SCFM
5	71	122	1,659	65.3	700	24.7
6	85	145	1,972	77.6	1,000	35.3
7	99	166	2,257	88.9	1,200	42.4
8	114	175	2,380	93.7	1,400	49.4
9	128	192	2,611	102.8	1,500	53

진공발생기 / 분체이송 모델 라인업

다양한 산업 현장에 적용 가능한 최고 성능의 진공발생기 및 분체이송 장비 라인업입니다.

원하시는 제품을 클릭하시면 상세 규격 페이지로 이동합니다.

이미지 준비중

JV 시리즈 소형 플라스틱

이미지 준비중

VR 시리즈 알루미늄 Single-Stage

이미지 준비중

JB 시리즈 Single-Stage

이미지 준비중

CV 시리즈 Single-Stage

이미지 준비중

Q-VP 모듈 벤투리 분체이송

이미지 준비중

Q-VPX 모듈 벤츄리 분체이송

이미지 준비중

TT 시리즈 공압식 이송관

이미지 준비중

FT 시리즈 유량 조절형 이송관

이미지 준비중

MSPX 시리즈 다단식 내부 소음기

이미지 준비중

MSP 시리즈 다단식

이미지 준비중

MSP-AM 시리즈

이미지 준비중

Q-VDF 시리즈

이미지 준비중

Mitey-AirVac 시리즈

이미지 준비중

AL 시리즈 소형 진공 스테이션

이미지 준비중

VPF-57 AIR 시리즈

이미지 준비중

AP 시리즈

Structure

Color Theme

Menu Drop

산업기계

회사소개

환경설비

산업기계

설치사례

견적문의

공지사항

VACUUM LIFT 진공흡착이송장치

SUN-DRAIN 압축공기수분제거

고온용 금속 원터치 피팅

진공이젝터 진공펌프

KEST PUMPTEC 내산펌프

진공흡착패드 (Vacuum PAD)

경량트랙 LIGHT TRACK

압축공기탱크 DRAIN TRAP

드럼이송장치

자동이송시스템

배관 녹·스케일 방지 제거

신소재 LAURAMID

앵글시트밸브 y형밸브

분체이송/이젝터

fybroc FRP 펌프 (내산 / 해수)

분체이송/이젝터

개 요

특 징

구 조

모델별 제품 사양

적 용

개 요

특 징

구 성 및 사양

제품 도면 및 외형

진공흡착패드 (Vacuum PAD)

개 요

적 용

* Specification List of KPIF Vertical Fixed-Type Pads* KPIF : 수직고정형 패드

* Specification List of KPTF Horizontal Fixed-Type Pads* KPTF : 수평고정형 패드

* Specification List of KPIS Veritical Spring-Type Pads* KPIS : 수직스프링볼형 패드

* Specification List of KPIS Veritical Spring-Type Pads* KPIS : 수직스프링볼형 패드

* Specification List of KPTS Horizontal Spring-Type Pads* KPTS : 수평스프링볼형 패드

* Specification List of KPTS Horizontal Spring-Type Pads* KPTS : 수평스프링볼형 패드

* Specification List of KPISB Veritical Spring Ball-Type Pads* KPISB : 수직스프링볼형 패드

* Specification List of KPTSB Horizontal Spring-Type Pads* KPTSB : 수평스프링볼형 패드

* Specification List of KPTSB Horizontal Spring-Type Pads* KPTSB : 수평스프링볼형 패드

* Specification List of KPTSB Horizontal Spring-Type Pads* KPTSB : 수평스프링볼형 패드

공장 자동화에 중요한 진공 흡착 부품 KEST-FIPA-ANVER

VEP 진공 발생기

특성

[ 도면사양의 형상 ]

Q-KE220 Vacuum Pump, Adjustable Flow Tube

▣ 진공도 및 공기 소모량

진공발생기 / 분체이송 모델 라인업

Select Footer Theme

* Specification List of KPIF Vertical Fixed-Type Pads
* KPIF : 수직고정형 패드

* Specification List of KPTF Horizontal Fixed-Type Pads
* KPTF : 수평고정형 패드

* Specification List of KPIS Veritical Spring-Type Pads
* KPIS : 수직스프링볼형 패드

* Specification List of KPIS Veritical Spring-Type Pads
* KPIS : 수직스프링볼형 패드

* Specification List of KPTS Horizontal Spring-Type Pads
* KPTS : 수평스프링볼형 패드

* Specification List of KPTS Horizontal Spring-Type Pads
* KPTS : 수평스프링볼형 패드

* Specification List of KPISB Veritical Spring Ball-Type Pads
* KPISB : 수직스프링볼형 패드

* Specification List of KPTSB Horizontal Spring-Type Pads
* KPTSB : 수평스프링볼형 패드

* Specification List of KPTSB Horizontal Spring-Type Pads
* KPTSB : 수평스프링볼형 패드

* Specification List of KPTSB Horizontal Spring-Type Pads
* KPTSB : 수평스프링볼형 패드
