한번 설치하면 고장수리 및 교환부품이 필요없습니다.

종래의 휠타방식은 정기적으로 값비싼 휠타를 교환하여야 하며 휠타에서 제거하는 수분량도 40~60%정도이었으며, AIR DRYER를 설치한 공장에서도 정기적으로 소모화학약품을 교환하여 사용하고 있으나 현장 AIR공급라인에서는 수분이 발생하는 것을 SUN-DRAIN이 완전 제거합니다.

모든 자동화 AIR장비 보호

각 공장에 설치하신 자동화설비, 로보트장비, AIR Cylinder. AIR Press, 도장설비 등에 수분 완전 제거로 값비싼 설비보호와 고장을 방지합니다.

• • 압축공기가 냉각실(Cooling Chamber)을 통과할 때 특수 구조에 의하여 온도를 급강하 시키며,
• • 습도를 함유한 공기의 수분을 완전히 분리시키며,
• • 분리된 수분은 AUTO DRAIN으로 자동배출되며,
• • 수분이 없는 건조한 공기만 배출합니다.

주요 납품처

대우자동차, 현대자동차, 기아자동차, 삼성전자, 삼성전기, 삼성SDI, 하이닉스 반도체, LG전자, 한국담배인삼공사, 유한양행, 한국화이자제약, 광동제약, 포스코, 광양제철, 한보철강(현대하이스코), 동부제철, 한전, 대우종합기계(대우중공업), 두산중공업, 풍만제지, 남한제지, 신대양제지, 크라운제과, 롯데제과, 해태제과 외 다수

1. SUN-DRAIN은...

Compressor를 사용하는 공장에는 필요불가결 한 제품입니다.

2. SUN-DRAIN의 역할은...

1. Compressor Tank 내의 Drain, 기타 이물질을 제거하는 장치는 아닙니다.
2. Air Tool, Air Machine의 앞에 (3점 Set를 사용하는 경우는 그 전에) 설치한 SUN-DRAIN은 배관 상에 발생된 수분을 제거하여 기기 안에 수분이 들어가는 것을 방지하여 줍니다. 이렇게 함으로써 Air 기기, Air 공구 내부가 깨끗하게 되어 기기와 공구의 수명을 연장 시키고 효과적인 사용을 가능하게 합니다.
3. After Cooler, Dryer를 사용하는 경우에도 배관 라인 상에 Drain이 발생하여 곤란을 겪는 사용자가 많이 있습니다. 이 경우에도 SUN-DRAIN은 가장 적합합니다.

3. 설치에 관한 보조 설명

After Cooler가 없는 경우 가능한 한 Compressor에서 떨어진 곳에서 Air Tool의 앞에 설치하는 것이 보다 좋은 효과를 볼 수 있습니다. (호스 등으로 약 15미터 연장하여 사용하십시오)

4. SUN-DRAIN의 효과는

1. SUN-DRAIN은 98%의 수분을 제거합니다.
2. Auto-Drain이 부착되어 있으므로 자동적으로 일정한 곳에 물이 떨어지게 되어 지금까지의 방식에서처럼 매일 작업 종료 시 Drain을 수동으로 제거해야 할 필요가 없습니다.
3. SUN-DRAIN과 타사제품과의 차이로서 SUN-DRAIN은 필터 교환식이 아니고 회전 리시브식(특수구조)으로 몇 시간이고 계속 사용하여도 필터 교환의 필요가 없습니다. 필터 교환식의 경우, 연속 사용하여 필터 전체가 습기를 지나치게 흡수하면 필터의 역할을 하지 못합니다. 게다가 SUN-DRAIN은 98% 이상 완벽하게 수분을 제거합니다.

5. Drain이란...

Drain 이라는 것은 물이나 기름, 먼지 등이 혼합된 물질을 말합니다.

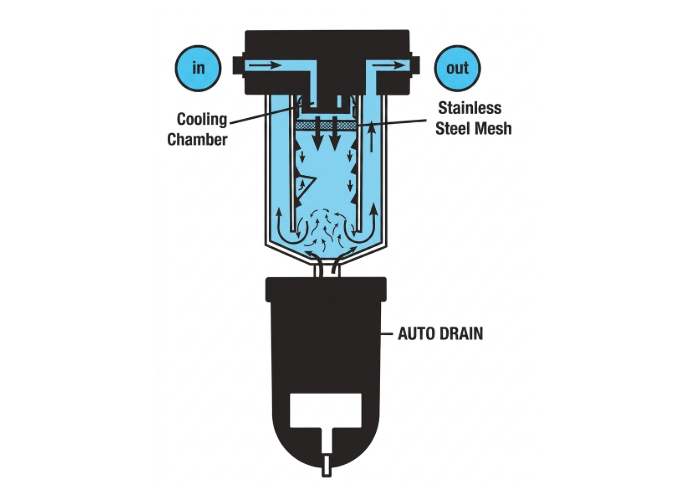

1. SUN-DRAIN의 구조 및 효과

압축공기가 SUN-DRAIN을 통과하면 물, 기름 등이 제거되어 청정된 공기로 변하게 됩니다. 이와 같이 먼지, 물, 기름 등이 제거되는 원리는 다음과 같습니다.

1. 압축공기가 SUN-DRAIN내부에 각도가 있는 냉각실을 통과할 때 압축공기의 온도가 내려가게 됩니다.
2. 습도가 있는 공기를 냉각하여 벽에 부딪치게 하는 방법으로 물과 공기를 분리시킵니다.
3. 분리된 물은 메쉬에 고여 물방울로 변하여 Auto Drain에 들어갑니다.
4. Auto Drain 내에 모여진 물은 일정 수위에 도달하면 자동으로 배출됩니다.
5. 필터식의 Drain Separator 라면 흡수성 필터가 젖게 되므로 정기적으로 필터를 교환하지 않을 경우 물이 통과하고 맙니다.
6. 이와 같이 필터 교환이 불필요한 SUN-DRAIN은 Maintenance(유지보수) 횟수를 줄일 수가 있습니다.

2. 각종 산업에서 SUN-DRAIN의 기종 선별 방법

* SUN-DRAIN을 정확하게 사용하시려면 다음 사항을 검토하신 후 선정하여 주십시오.

• Compressor로부터의 압력이 몇 ㎏f/㎠로 나오고 있는지 파악
• 말단에서 사용하는 Air 기기를 조사하십시오 : 이것은 유량계산을 하기 위한 것입니다.

대부분의 산업기기는 1대의 기계에 실린더가 많이 설치되어 있으나 그렇다고 각 실린더의 수와 실린더의 유량을 곱한 것을 매분의 유량으로 볼 수는 없습니다. 이런 경우에는 주축의 실린더(기계 속에서 가장 큰 실린더)를 조사하여 그 양에 적당한 양을 가산하면 근사치의 유량을 산출 할 수 있습니다. 이와 같은 방법으로 유량, 압력을 계산하여 SUN-DRAIN을 선택하면 최대의 효과를 얻으실 수가 있습니다.

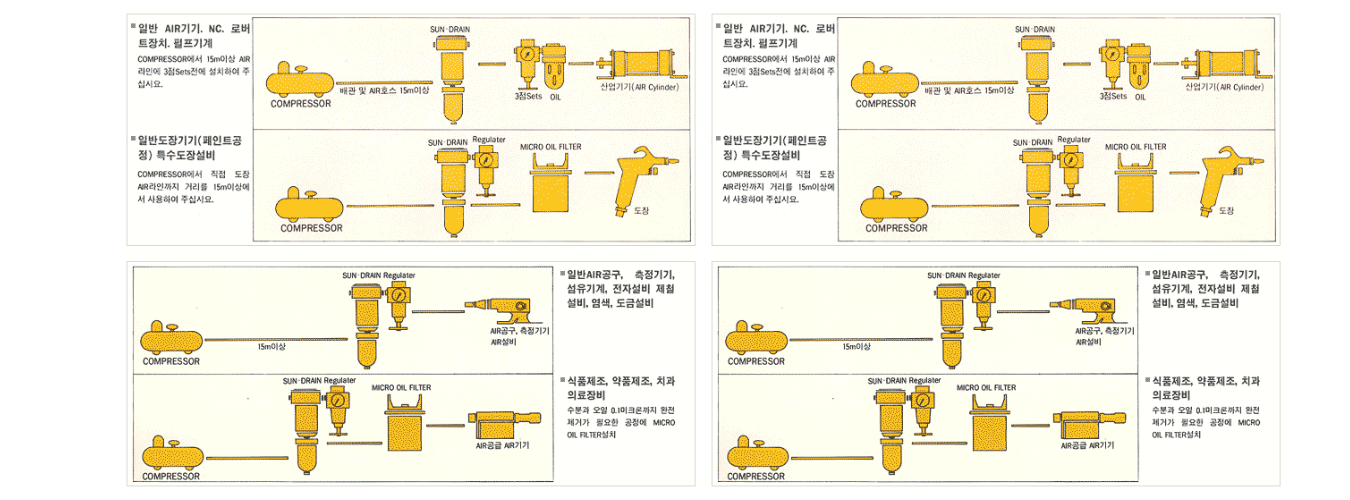

3. SUN-DRAIN의 부착위치

1. 일반 도장 기기
   가) 콤프레샤에서 트랜스포마를 통해 도장을 할 경우의 설치방법
   트랜스포마를 풀어서 SUN-DRAIN + 레규레이터를 트렌스포마 위치에 부착합니다. 이 경우 트랜스포마의 바로 전에 부착합니다. 트랜스포마의 뒤에 부착할 경우에는 호스 거리를 3미터 이상 띄어 주십시오.
   ※ 호스 및 배관의 간격을 유지하는 이유 : 콤프레샤에서 가까운 거리일 경우 배출온도가 매우 높거나 압력이 일정하지 않으므로 호스의 길이가 15 미터 이상을 유지하면 압력이 안정되며 온도도 내려갑니다. 따라서 SUN-DRAIN은 최대의 효과를 발휘할 수 있습니다. 트랜스 포마에서 3 미터 이상 거리를 둘 경우에도 위와 같은 효과를 얻으실 수 있습니다. 트랜스포마에 부착하는 부분은 매우 온도가 높아짐으로 기화하는 특성을 가지고 있습니다. 그러므로 트랜스포마에서 가까운 거리에 호스를 부착할 경우 SUN-DRAIN의 효과를 충분히 얻을 수 없는 경우가 있으므로 지시대로 하여 주시기 바랍니다.

   나) 콤프레샤에서 바로 도장 건을 통해 사용 할 경우의 설치방법
   콤프레샤에서 15 미터 이상 떨어진 거리에 SUN-DRAIN을 설치하여 주십시오.
2. 공압 기기
   콤프레샤에서 15 미터 이상 거리를 유지하시고 3점세트 전에 붙여 주십시오. (SUN-DRAIN은 수분을 제거하고 Air-Filter는 불순물질을 제거하여 압력을 조절해서 Lubricator를 통해서 Oil을 실린더로 보냅니다.)
3. 일반 공기압 공구
   콤프레샤에서 15 미터 이상 거리를 유지하여 SUN-DRAIN + 레규레이터 (SUN-DRAIN으로 수분을 제거하고 레규레이터로 압력을 조절한다)를 통하여 Air Tool 을 사용합니다.
